게임 콘텐츠의 제작 원리 2-3. 선

1. 아핀 공간에서의 점의 조합



앞서서 아핀 공간에서의 점 + 점의 연산은 불가능하였다. * 시각 + 시각의 연산과 같은 것

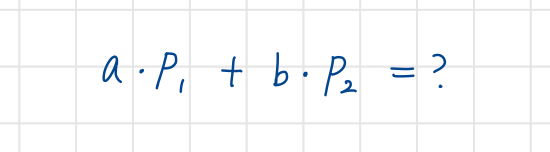

그런데 스칼라를 보조로 사용해 다음과 같은 조합식을 만들어 보자.

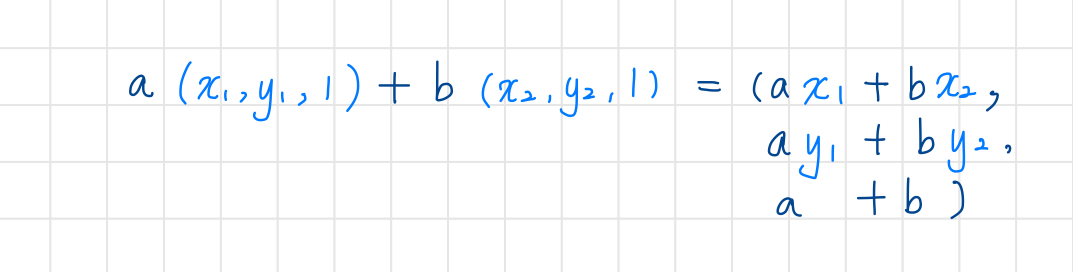

2차원의 점이라고 가정할 경우 위 조합식은 다음과 같이 전개된다.

이 때 위 결과가 점이 되기 위해서는 마지막 차원 값이 반드시 1이 되어야 한다.

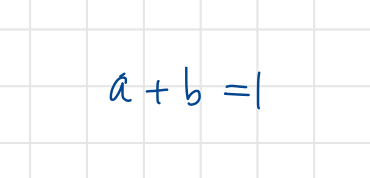

따라서 다음의 수식이 성립한다.

이를 원 식에 대입하면 다음의 식이 만들어지며 이는 점을 보장해주며,

a값에 따라 무수히 많은 점을 만들어낼 수 있다.



점과 점의 연산은 불가능하지만, 스칼라를 이용해서 새로운 점을 만들어내는 식을 아핀 조합이라고 한다

---

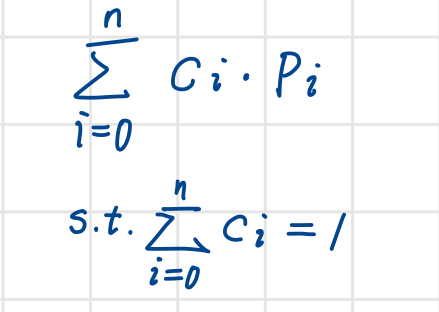

아핀 조합의 수식

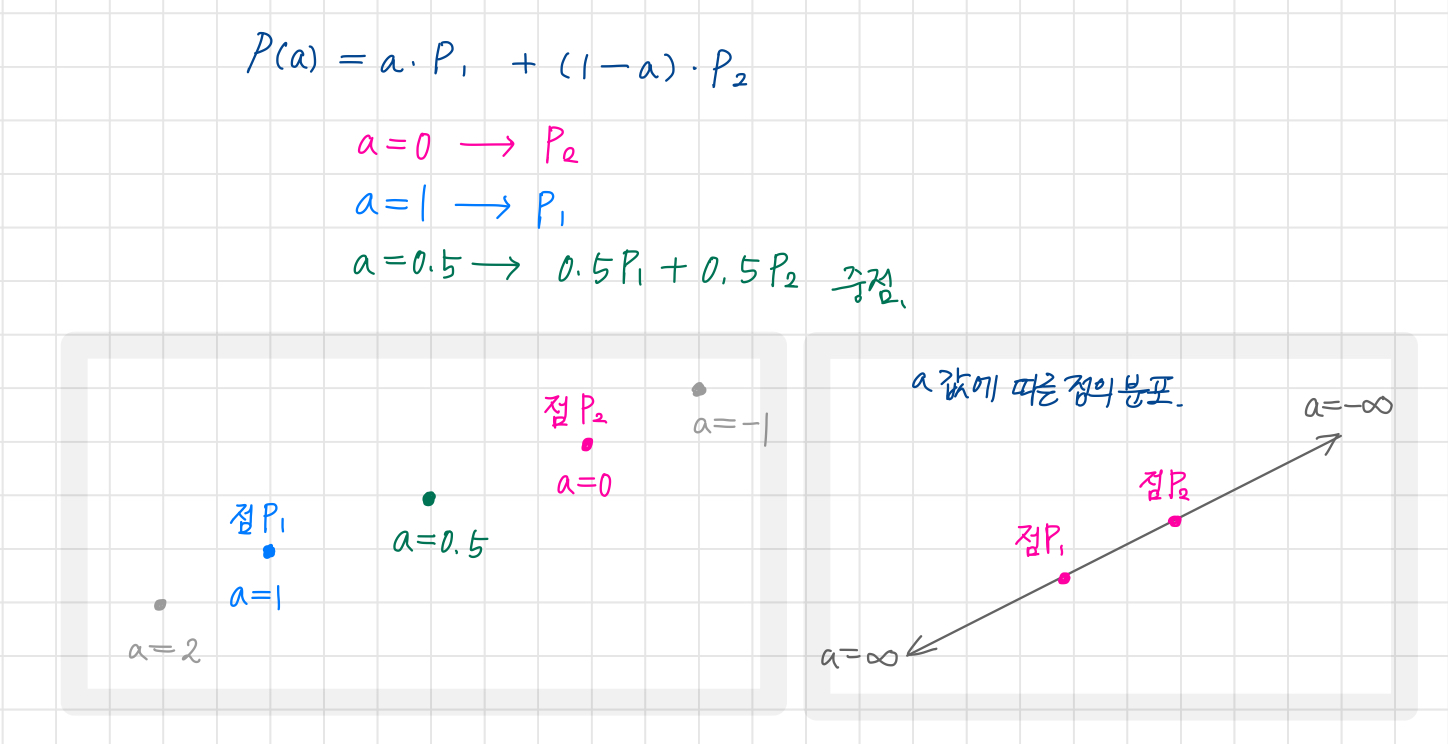

아핀 조합에 따른 점의 생성

a값에 따라 생성된 점들이 위 그림과 같은 선상에 있음을 어떻게 증명할 수 있을 것인가?



결국 벡터와 스칼라의 곱셈으로 이루어진다.

벡터와 스칼라의 곱셈은 같은 기울기를 가진 직선 위에 만들어진다.

---

선의 종류

• 직선: 하나의 기울기를 가지고 무한대에서 무한대로 뻗어나가는 것
• 반직선: 하나의 점을 고정하고 한쪽만 무한대로 뻗어나간다.
  • 선을 발사, 무언가 탐지할 때 많이 쓰임
  • ex. Raycasting, RayTracing
• 선분: 끝과 시작이 명확하다.
  • 반직선과 직선 모두 무한대로 뻗어가기 때문에,  그리기엔 적절하지 않지만 선분은 적절

---

2. 점의 표현

스크린 좌표계

화면은 픽셀들로 구성되어 있으며 다음과 같은 좌표계를 사용하여 픽셀의 위치를 관리한다.

수학에서 사용하는 데카르트 좌표계와 스크린 좌표계의 차이를 정리하면 다음과 같다.

데카르트 좌표계	스크린 좌표계
실수 R	양의 정수 H
오른손 좌표계 (우상방향 증가)	왼손 좌표계(우하방향 증가)
연속성	이산성



---

픽셀화(Rasterization)

물체의 형상을 픽셀로 변환해 표현하는 작업

화면의 해상도가 짝수인 경우(0,0)을 표현하는데 한계가 발생한다.

이 경우에는 지정된 규칙에 따라 네 개 중 하나의 픽셀을 선택할 수 밖에 없음.

4개 중 하나를 선택하는 수식을 만들어야 함. → Rasterization Rule

픽셀을 벡터로 변환할 때에는 (픽셀을 데카르트 좌표계로 변환할 때는)

픽셀 영역 내 하나의 대표값을 지정해야 한다.

---

3. 선 그리기 알고리즘(브레젠험 알고리즘)



직선의 방정식으로 그리기

이론적으로는 다음과 같이 그릴 수 있으나 실용적인 방법은 아니다. 컴퓨터 과부하일어날 것

a를 0에서 1까지 계속 증가시키며 그림 그리기



---

브레젠험 알고리즘



1962년도에 고안된(컴퓨터가 실수 연산도 버거워하던 시절)

정수 연산만을 사용해 빠르게 선을 그리는 알고리즘이다.

중점(Mid-point)알고리즘이라고도 한다.

---

브레젠험 알고리즘의 구현 방법

화면 공간을 8등분하고 1~8분면(Octant)으로 나눈다.

직선의 방정식은 다음과 같다.

정수로 된 스크린 좌표계의 두 점의 좌표가 주어졌을 때 다음의 정보가 주어진다.

• Width(너비): x1 - x0
• Height(높이): y1 - y0
• x0,y0(시작 점의 좌표)

이를 바탕으로 위의 방정식을 변형해보자.

---

제 1팔분면



해당 영역에서는 기울기가 1을 넘어설 수 없는 특징을 가진다.

그렇기 때문에 평행이동하거나 1칸 아래로 이동하는 동작만 발생된다.



시작점을 찍은 후 다음 점이 평행 이동하는지 한칸 아래로 내려가는지는 중점값을 보고 판단한다.





따라서 x가 증가할 때마다 판별 결과에 따라 판별식은 다음과 같이 변화된다고 할 수 있다.

• 평행 이동할 때는 2h만큼 증가
• 아래로 내려갈 때는 2h - 2w만큼 증가

이를 순서도로 표현하면 다음과 같다.

---

나머지 팔분면의 처리

제 2팔분면은 x가 증가하지 않고 y를 증가시키는 방향으로 전개된다.

x와 y가 바뀐 상태로 동일하게 알고리즘을 진행하면 되며, 판별식은 2w-h가 된다.



3팔분면은 2팔분면에서 x를 거꾸로 증가시키는 형태이고

4팔분면은 1팔분면에서 x방향이 반대로 진행되는 것 외에는 동일하다.

이전의 알고리즘에서 앞에 다음과 같은 요소를 고려해 보완하면 모든 팔분면의 처리가 가능하다.

• 경사가 완만한가 급격한가?
• x방향과 y방향은 양의 방향인가 음의 방향인가?

이걸 바탕으로 일반화된 알고리즘을 만들어 전개하면 된다.
