아이폰 2대 간 거리 탐지하기, iBeacon



아이폰 2대를 가지고 A는 iBeacon으로 사용하고, B는 그 비콘을 탐지하는 기기로 사용하고 싶다.

A에는 전파 느낌의 UI를 띄우고, B에는 A와의 실시간 거리 상태를 표시해보겠다.

---

시도한 방법 1: CoreBlueTooth 사용

튜토리얼

https://www.youtube.com/watch?v=WFl4tnNWXP0



주변에 블루투스가 감지된 기기들을 띄워준다.

테스트 코드

우선 Info.plist에 Privacy-Bluetooth Always Usage Description 을 추가해 준다.

import SwiftUI
import CoreBluetooth

struct BeaconScanner: View {
    @StateObject private var beaconScannerClass = BeaconScannerClass()
    var body: some View {
        Text("List of scanned devices")
            .font(.largeTitle)
            .underline(color: .red)

        List(beaconScannerClass.discoveredBeacons, id: \.identifier){ beacon in
            Text(/*beacon.name ?? */beacon.identifier.uuidString)
        }
        Text("thisDevice " + beaconScannerClass.getDeviceUUID())
    }
}

class BeaconScannerClass: NSObject, ObservableObject, CBCentralManagerDelegate{
    var centralManager: CBCentralManager!
    @Published var discoveredBeacons: [CBPeripheral] = []

    override init() {
        super.init()
        centralManager = CBCentralManager(delegate: self, queue: nil)
    }

    func centralManagerDidUpdateState(_ central: CBCentralManager) {
        if central.state == .poweredOn {
            startScanning()
        }else{
            stopScanning()
        }
    }

    func startScanning(){
        guard let centralManager = centralManager else {return}

        if centralManager.state == .poweredOn {
            let uuids: [CBUUID] = []
            let options = [CBCentralManagerScanOptionAllowDuplicatesKey: true]
            centralManager.scanForPeripherals(withServices: uuids, options: options)
        }
    }

    func stopScanning(){
        centralManager.stopScan()

    }

    func centralManager(_ central: CBCentralManager, didDiscover peripheral: CBPeripheral, advertisementData: [String : Any], rssi RSSI: NSNumber) {
        if !discoveredBeacons.contains(peripheral){
            if RSSI.intValue > -40 {
                discoveredBeacons.append(peripheral)
            }
        }
    }

    func getDeviceUUID() -> String {
        print(UIDevice.current.identifierForVendor!.uuidString)
        return UIDevice.current.identifierForVendor!.uuidString
    }
}

#Preview {
    BeaconScanner()
}



결과 :

이 방법으로 기기간 거리를 감지하려면, 블루투스의 신호 세기로 거리를 가늠해야 한다.

이때 사용되는 개념이 RSSI인데, 아래 블로그에 개념이 잘 설명되어 있다.

뭔가 특정 기기를 판별해내는 방법으로는 적절하지 않은듯 하고, beacon을 사용해보고 싶었던 거라 탈락!





* RSSI (Received Signal Strength Indicator)는 블루투스 통신에서 신호의 강도를 측정하는 값입니다. 일반적으로 데시벨 밀리와트(dBm) 단위로 측정되며, 음수 값으로 표시된다. RSSI 값을 이용하여 두 블루투스 장치 간의 거리를 추정할 수 있다. 이는 주로 실내 위치 추적 시스템에서 많이 사용된다. 다만, RSSI 값은 주변 환경(벽, 장애물 등)에 영향을 받기 때문에, 정확한 거리 측정을 위해 보정이 필요하다.



https://velog.io/@maddie/iOS-CoreBluetooth-2-%ED%82%A4%EC%9B%8C%EB%93%9C-%EC%BD%94%EB%93%9C-%ED%94%84%EB%A1%9C%ED%8D%BC%ED%8B%B0%EC%99%80-%EB%A9%94%EC%84%9C%EB%93%9C-%EC%A0%95%EB%A6%AC

[iOS] CoreBluetooth (2) 키워드, 코드 프로퍼티와 메서드 정리

---

시도한 방법 2:  CoreLocation 사용

---

튜토리얼

내 기기를 비콘으로 만들고, UUID를 설정하는 방법은 아래 블로그,

해당 UUID를 가진 비콘을 감지하고, 테스트를 하기 위한 UI 등은 아래 영상을 참고했다.



https://onve.tistory.com/entry/Swift-Swift%EC%97%90%EC%84%9C-Beacon%EC%9D%84-%EC%82%AC%EC%9A%A9%ED%95%98%EB%8A%94-%EB%B0%A9%EB%B2%95

[Swift] Swift에서 Beacon을 사용하는 방법

https://www.youtube.com/watch?v=lCNpEaZiKqU





---



관련 개념

1) UUID 란?

UUID, universally unique Identifier로 각 기기에 부여되는 고유한 디바이스 식별값.



2) iBeacon이 방출하는 정보

• UUID
• major: 128bit
• minor: 16bit unsigned integer

UUID는 Top-level의 정보이고, major, minor는 더 세부적인 값이라고 보면 된다.

UUID가 같아도 major, minor값으로 세부 건물을 분류할 수 있다.



튜토리얼을 참고하니 이런 관계성을 가지는 느낌이다.

UUID	홈플러스
major	홈플러스_포항점, 홈플러스_서울점
minor	홈플러스_포항점_베스킨라빈스, 홈플러스_포항점_롯데시네마





UUID 관련 정보는 아래 티스토리, iBeacon관련 개념은 kodeco 튜토리얼을 참고하였다.

https://hilily.tistory.com/80

[iOS] UUID와 UDID



https://www.kodeco.com/632-ibeacon-tutorial-with-ios-and-swift

iBeacon Tutorial with iOS and Swift

---

구조

1. 비콘용 A 기기에는 BeaconTransmitter을 빌드
2. 탐지용 B 기기에서는 BeaconDetector를 빌드





테스트 코드

블루투스 권한과 위치 권한을 허용해줘야 한다!

Beacon용 스크립트

import SwiftUI
import CoreBluetooth
import CoreLocation

class BeaconTransmitter: NSObject, ObservableObject, CBPeripheralManagerDelegate {
    var peripheralManager: CBPeripheralManager?
    var beaconRegion: CLBeaconRegion?
    var beaconIdentityConstraint: CLBeaconIdentityConstraint?

    override init() {
        super.init()

        let uuid = UUID(uuidString: "DA1D2EFE-A565-5BD8-B301-6397766AAF26")!
        let major: CLBeaconMajorValue = 1000
        let minor: CLBeaconMinorValue = 1
        let beaconID = "Beacon"

        beaconIdentityConstraint = CLBeaconIdentityConstraint(uuid: uuid, major: major, minor: minor)
        beaconRegion = CLBeaconRegion(beaconIdentityConstraint: beaconIdentityConstraint!, identifier: beaconID)
        peripheralManager = CBPeripheralManager(delegate: self, queue: nil, options: nil)
    }

    func peripheralManagerDidUpdateState(_ peripheral: CBPeripheralManager) {
        if peripheral.state == .poweredOn {
            startAdvertising()
        } else {
            stopAdvertising()
        }
    }

    func startAdvertising() {
        print("startAdverting")
        guard let beaconRegion = beaconRegion else { return }

        let peripheralData = beaconRegion.peripheralData(withMeasuredPower: nil)
        peripheralManager?.startAdvertising(((peripheralData as NSDictionary) as! [String: Any]))
    }

    func stopAdvertising() {
        peripheralManager?.stopAdvertising()
    }
}

struct BeaconView: View {
    @ObservedObject var transmitter = BeaconTransmitter()

    var body: some View {
        ZStack{
            WaveEffectView()
                .frame(width: 300, height: 300)
            Text("비콘 신호 전송중~")
        }

    }
}


struct WaveEffectView: View {
    @State private var animate = false

    var body: some View {
        ZStack {
            ForEach(0..<4) { index in
                Circle()
                    .stroke(lineWidth: 3)
                    .foregroundColor(Color.blue.opacity(0.4))
                    .frame(width: animate ? 200 : 50, height: animate ? 200 : 50)
                    .scaleEffect(animate ? 2.0 : 0.5)
                    .opacity(animate ? 0 : 1)
                    .animation(
                        Animation.easeOut(duration: 2.0)
                            .repeatForever(autoreverses: false)
                            .delay(Double(index) * 0.3)
                    )
            }
        }
        .onAppear {
            animate = true
        }
    }
}

---

탐지기용 스크립트

• Ranging: Ranging is the process of reading the characteristics of a beacon region, such as signal strength, advertising interval, and measured power.

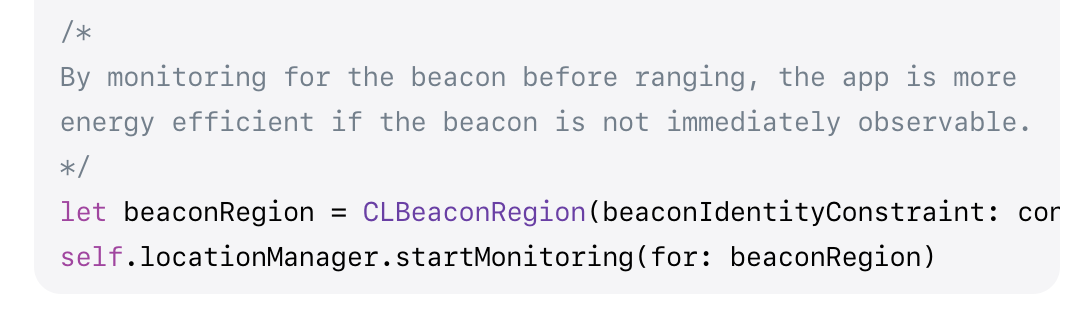

공식 문서에 나와있는 주석!

let beaconRegion = CLBeaconRegion(uuid: uuid, identifier: uuidString)
locationManager.startMonitoring(for: beaconRegion)
locationManager.startRangingBeacons(satisfying: CLBeaconIdentityConstraint(uuid: uuid))

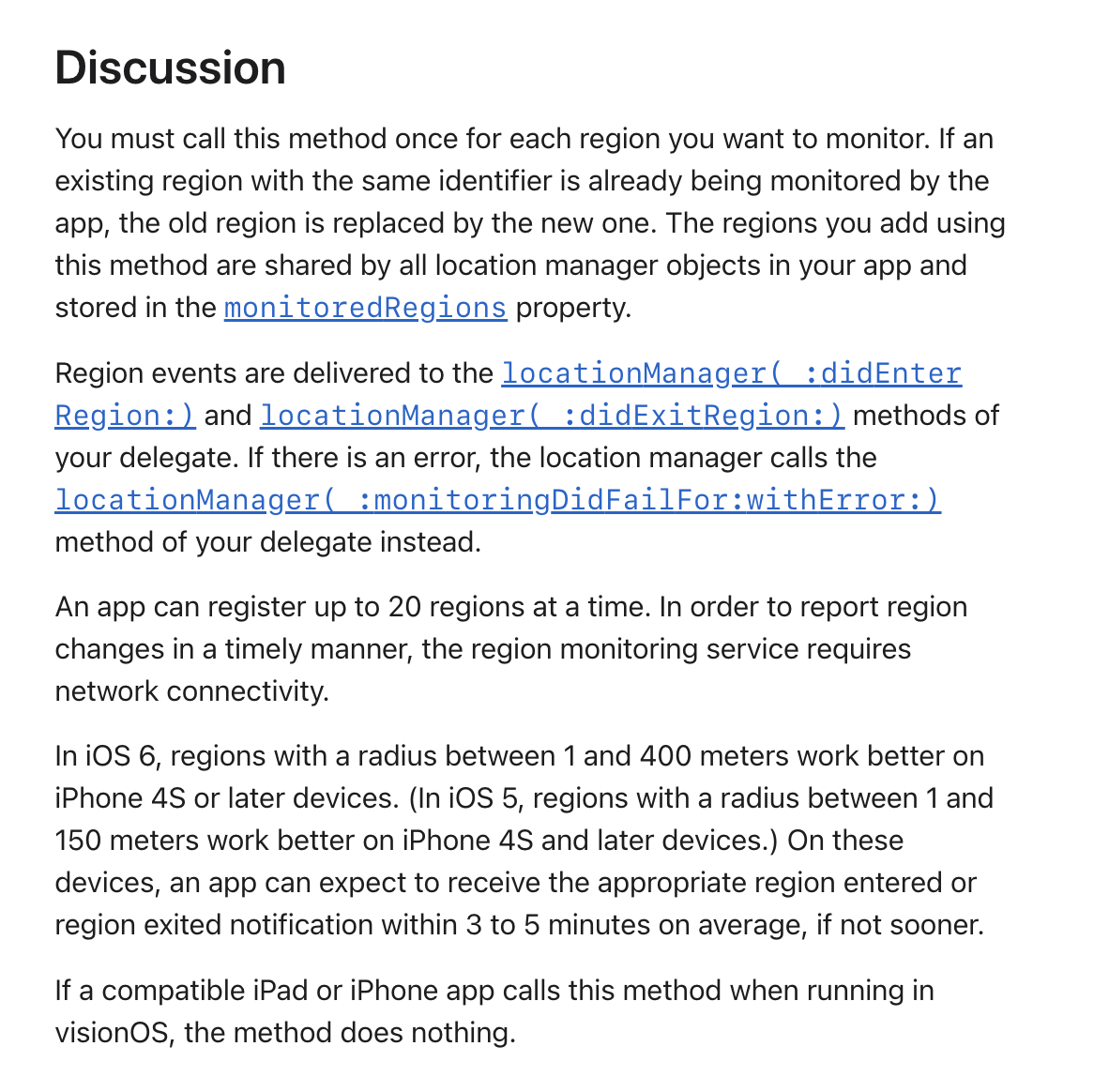

• Monitoring:정확한 정의는 나와있지 않지만, 좀 더 넓은 개념에서 beacon을 탐색하고 그다음 ranging으로 비컨별 세부 정보를 받아내는 프로세스인가? 싶다.

import Combine
import CoreLocation
import SwiftUI

class BeaconDetector: NSObject, ObservableObject, CLLocationManagerDelegate {
    var didChange = PassthroughSubject<Void, Never>()
    var locationManager: CLLocationManager?
    @Published var lastDistance = CLProximity.unknown

    override init() {
        super.init()
        locationManager = CLLocationManager()
        locationManager?.delegate = self
        locationManager?.requestWhenInUseAuthorization()
    }

    func locationManager(_ manager: CLLocationManager, didChangeAuthorization status: CLAuthorizationStatus) {
        if status == .authorizedWhenInUse {
            if CLLocationManager.isMonitoringAvailable(for:  CLBeaconRegion.self){
                print("isMonitoringAvailable")

                if(CLLocationManager.isRangingAvailable()){

                    print("isRangingAvailable")
                    startScanning()
                }
            }
        }
    }

    func locationManager(_ manager: CLLocationManager, didRange beacons: [CLBeacon], satisfying beaconConstraint: CLBeaconIdentityConstraint) {

        print("탐지된 비콘의 수는: \(beacons.count)" )
        if let beacon = beacons.first {
            update(distance: beacon.proximity)
        }else{
            update(distance: .unknown)
        }
    }

    func startScanning() {
        print("startScanning")

        // Transmitter에서 설정한 값 그대로 넣어주기!
        let uuid = UUID(uuidString: "DA1D2EFE-A565-5BD8-B301-6397766AAF26")!// 테스트 UUID
        let constraint = CLBeaconIdentityConstraint(uuid: uuid, major: 1000, minor: 1)
        let beaconRegion = CLBeaconRegion(beaconIdentityConstraint: constraint, identifier: "MacBook")

        locationManager?.startMonitoring(for: beaconRegion)
        locationManager?.startRangingBeacons(satisfying: constraint)
    }


    func update(distance: CLProximity){
        lastDistance = distance
        didChange.send(())
    }
}

struct BigText: ViewModifier{
    func body(content: Content) -> some View {
        content
        .font(Font.system(size: 72, design: .rounded))
        .frame(minWidth: 0,maxWidth: .infinity, minHeight: 0, maxHeight: .infinity)
    }
}

struct ContentView: View {
    @ObservedObject var detector = BeaconDetector()

    var body: some View {
        VStack {
            if detector.lastDistance == .immediate {
                Text("Right here")
                    .modifier(BigText())
                    .background(Color.green)
                    .edgesIgnoringSafeArea(.all)
            }else if detector.lastDistance == .near {
                Text("Near")
                    .modifier(BigText())
                    .background(Color.yellow)
                    .edgesIgnoringSafeArea(.all)
            }else if detector.lastDistance == .far {
                Text("far")
                    .modifier(BigText())
                    .background(Color.orange)
                    .edgesIgnoringSafeArea(.all)
            }else{
                Text("UNKNOWN")
                    .modifier(BigText())
                    .background(Color.gray)
                    .edgesIgnoringSafeArea(.all)
            }
        }
    }
}


#Preview {
    ContentView()
}

//ver.2
import Combine
import CoreLocation
import SwiftUI

class BeaconDetector: NSObject, ObservableObject, CLLocationManagerDelegate {
    private var locationManager: CLLocationManager
    @Published var detectedBeacons: [CLBeacon] = []
    @Published var lastDistance: CLProximity = .unknown

    override init() {
        self.locationManager = CLLocationManager()
        super.init()
        self.locationManager.delegate = self
        self.locationManager.requestWhenInUseAuthorization()
    }

    func startScanning() {

        let beaconRegion = CLBeaconRegion(uuid: UUID(uuidString: "DA1D2EFE-A565-5BD8-B301-6397766AAF26")!,
                                          identifier: "동일하지 않아도 인식합니다.")
        self.locationManager.startMonitoring(for: beaconRegion)
        self.locationManager.startRangingBeacons(satisfying: CLBeaconIdentityConstraint(uuid: beaconRegion.uuid))
    }

    func stopScanning() {
        let beaconRegion = CLBeaconRegion(uuid: UUID(uuidString: "당신의 UUID")!,
                                          identifier: "동일하지 않아도 인식합니다.")
        self.locationManager.stopMonitoring(for: beaconRegion)
        self.locationManager.stopRangingBeacons(satisfying: CLBeaconIdentityConstraint(uuid: beaconRegion.uuid))
    }

    func locationManager(_ manager: CLLocationManager, didRange beacons: [CLBeacon], satisfying beaconConstraint: CLBeaconIdentityConstraint) {
            if let beacon = beacons.first {
                print("비콘 감지 완")
                lastDistance = beacon.proximity // 비콘의 거리 정보를 업데이트
            } else {
                lastDistance = .unknown // 비콘이 감지되지 않으면 거리 정보를 unknown으로 설정
            }
        }

    func locationManager(_ manager: CLLocationManager, didChangeAuthorization status: CLAuthorizationStatus) {
        if status == .authorizedAlways || status == .authorizedWhenInUse {
            print("권한 인정")
            startScanning()
        } else {
            stopScanning()
        }
    }
}

struct BigText: ViewModifier{
    func body(content: Content) -> some View {
        content
        .font(Font.system(size: 72, design: .rounded))
        .frame(minWidth: 0,maxWidth: .infinity, minHeight: 0, maxHeight: .infinity)
    }
}

struct ContentView: View {
    @ObservedObject var detector = BeaconDetector()

    var body: some View {
        VStack {
            if detector.lastDistance == .immediate {
                Text("Right here")
                    .modifier(BigText())
                    .background(Color.green)
                    .edgesIgnoringSafeArea(.all)
            }else if detector.lastDistance == .near {
                Text("Near")
                    .modifier(BigText())
                    .background(Color.yellow)
                    .edgesIgnoringSafeArea(.all)
            }else if detector.lastDistance == .far {
                Text("far")
                    .modifier(BigText())
                    .background(Color.orange)
                    .edgesIgnoringSafeArea(.all)
            }else{
                Text("UNKNOWN")
                    .modifier(BigText())
                    .background(Color.gray)
                    .edgesIgnoringSafeArea(.all)
            }
        }
    }
}


#Preview {
    ContentView()
}

결과 :

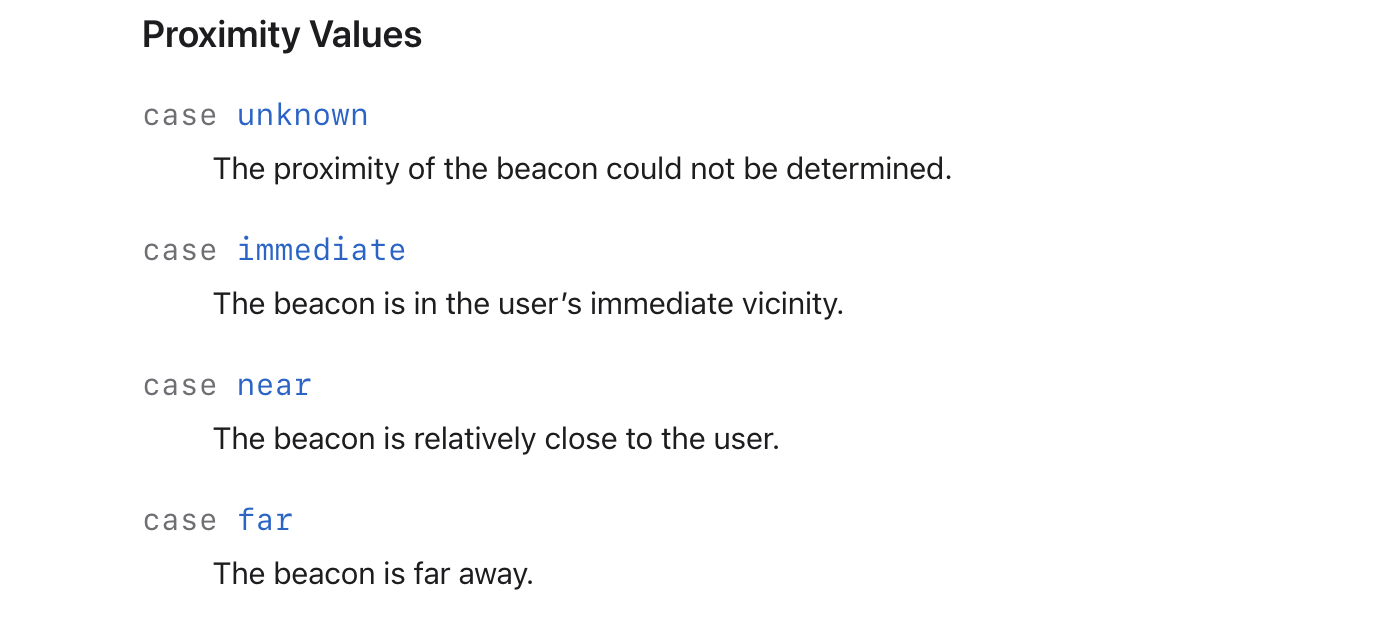

enum 형으로 반환되다보니, 정확한 m값을 알 수는 없지만,

near이면 이벤트가 발생하도록 구성하면 될 것 같다.
